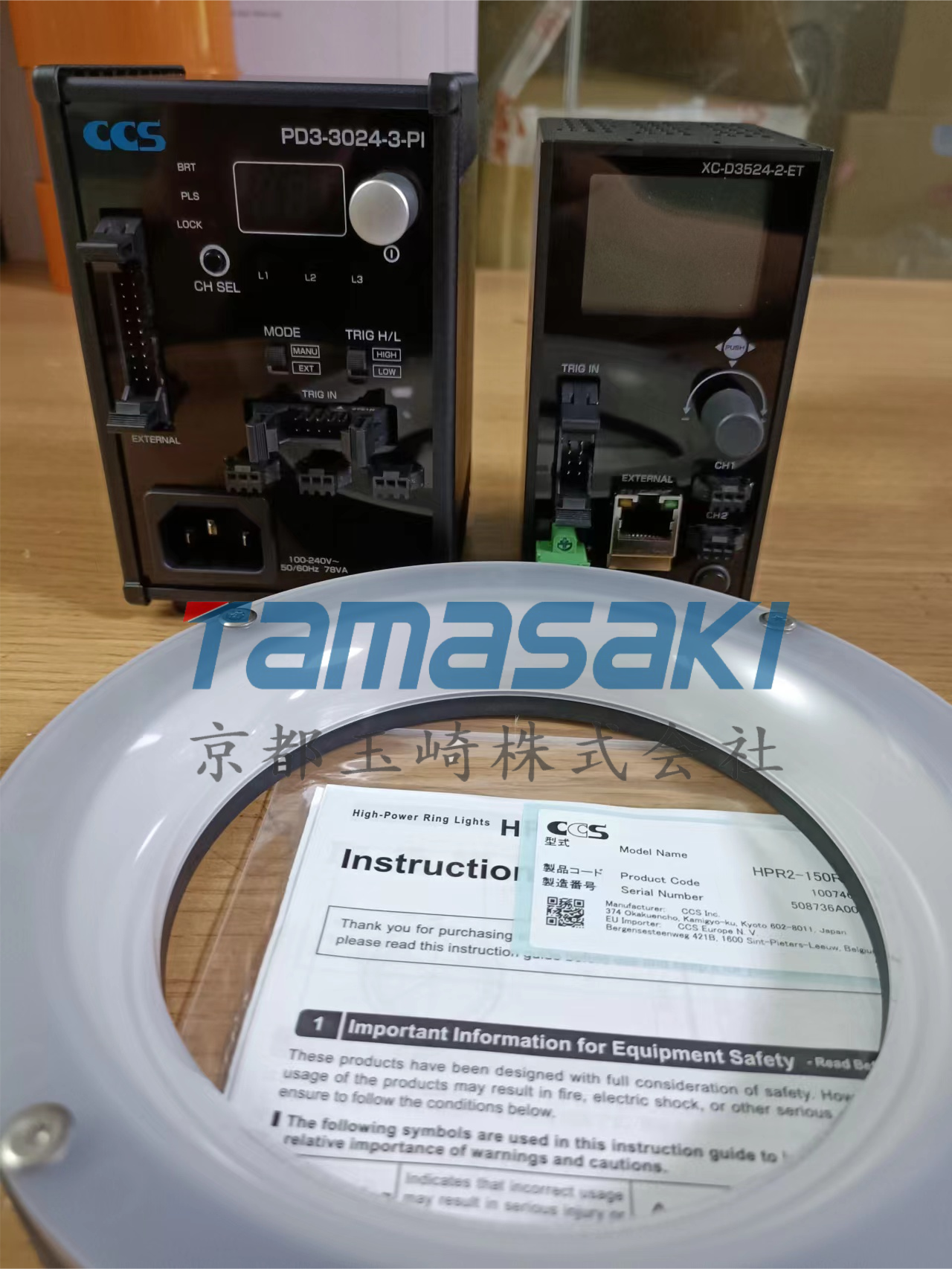

CCS 數字電源 精品 PD3-5024-4-PI-PNP(A)
-
- CCS 數字電源 精品 PD3-5024-4-PI-PNP(A)
- CCS
- PD3-5024-4-PI-PNP(A)
- 日本
- 2-3周
詳情請聯系京都玉崎王工13717023088
產品詳細介紹
可連接24V輸入LED照明的數字電源，總功耗高達46W。可連接HLV3/HLV2系列。輸入電壓AC100~240V。寬 197 毫米 x 深 82.6 毫米 x 高 120 毫米。外控并行通訊型、外部觸發信號PNP輸入型。
產品詳情
| 外形尺寸 | 寬 197 毫米 x 深 82.6 毫米 x 高 120 毫米 |
|---|---|
| 兼容照明（輸出額定值） | DC24V輸入照明，HLV3/HLV2系列（點光源） 4通道共46W |
| 通道數 | 4個頻道 |
| 發光方式 | 穩定發光/頻閃發光 |
| 驅動系統 | 24V LIGHT：恒壓方式 HLV LIGHT：恒流方式 |
| 調光方式 | 24V LIGHT：PWM控制和發光時間控制 HLV LIGHT：可變電流控制 |
| 脈寬調制頻率 | 125kHz |
| 輸入電壓 | AC100~240V（+10%-15%） |
| 頻率 | 50/60赫茲 |
| 能量消耗 | 70伏安 |
| 輸出電壓 | 直流24V |
| 輸出電流 | 4 通道總計 1.91 A |
| 浪涌電流 | 15 A（100 VAC 時）、30 A（200 VAC 時）冷啟動 |
| 調光 | 手動：256步，帶前置設定開關 外部：8位輸入（B0-B7）、寫入脈沖（BRTWR）、CH選擇（CHSEL0-CHSEL2） |
| 錯誤檢測顯示 | 數字窗口顯示“OCP”：過流錯誤、 “EFN”顯示：風扇停止錯誤、 “EID”顯示：ID錯誤（僅限HLV3/HLV2系列） |
| 錯誤檢測輸出 | NPN 晶體管輸出至外部控制連接器引腳 19(OC)-20(OE) 正常時：不導通 檢測到過電流輸出時：連續 |
| 過流保護 | 以輸出電流的 107%（最小值）運行。 按住安裝開關 1 秒或再次打開電源即可恢復 。*請勿故意短路輸出 +/-。 |
| 輸出連接器 | SMP-03V-BC×8 |
| 外部控制連接器 | 觸發輸入：MIL 連接器（符合 MIL-C-83503）10 針 調光/發射模式設置：MIL 連接器（符合 MIL-C-83503）20 針 |
| 兼容標準 | CE、英國CA、RoHS |
| 工作溫度和濕度 | 溫度：0~40℃，濕度：20~85%RH（無凝露） |
| 儲存溫度和濕度 | 溫度：-20~60℃，濕度：20~85%RH（無凝露） |
| 冷卻方式 | 強制冷卻 |
| 大量的 | 1,200克 |
| 材料 | 鋁、樹脂 |
| 配件 | 帶 3P 接地極的 2m AC 電源線、使用說明書、底部固定支架 (BK-PD3) 1 套（2 件） |
