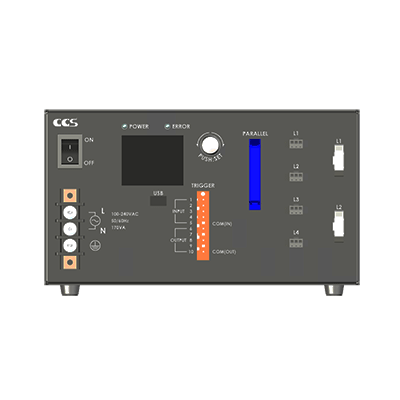

數字電源控制器
-
- 數字電源控制器
- CCS
- PD4-12024-4-E
- 日本
- 現貨
產品詳細介紹
搭載豐富的光源控制功能
追求生產現場易用性的數字電源「PD4系列」
搭載順序控制及PLCCOM通信功能適用于復雜FA環境的全新標準機型閃亮登場
PLCCOM通信的規格
| 支持MC協議的PLC | 支持FINS命令的PLC |
|---|---|
| ●設備：數字寄存器 ●協議：MELSEC-Q系列的MC協議 ●幀：3E幀 ●發送代碼：二進制 ●傳輸：TCP或UDP |
●I/O存儲器：DM區 ●協議：FINS命令 ●發送代碼：二進制 ●傳輸：TCP或UDP ●FINS節點地址： TCP設定時為PLC自動分配的地址， UDP設定時為本產品的IP地址的第4八位字節 （例如，IP地址192.168.0.123時為123） |
詳情請參照操作手冊P.33的“PLCCOM通信概要”。
USB通信
搭載USB端口(Mini-B)，可在連接外部控制設備的狀態下與PC進行數據通信
可通過USB通信進行各種設定及動作驗證。
USB線纜請使用帶有Ferrite Core的專用線纜。
■USB連接示意圖
選件
線纜件(另售)
PD4專用AC線纜
ACC-JIS-125-7-M4-2
AC電線為日本國內AC100-120V專用。
"包括末尾沒有“-NC”的型號。
示例：PD4-6024-4-E-NC（不包括此交流電纜）
PD4-6024-4-E（包含此 AC 電纜）
并行通信用線纜（型號：EXCB2-FX40-3）
通過并行通信進行外部控制時使用。
電源適配器件(另售)
使用電源適配器，可以連接HLV3系列
光源與電源適配器對應表（例）
| 光源型號 | 發光顏色 | 電源適配器型號（特殊定制品） | ||||
|---|---|---|---|---|---|---|
| HLV3-14 | RD | SW | BL | GR | - | 型號：RB-82-24-15SP (光量：0.9倍、消耗功率：7.3W※1) |
| HLV3-22-1 HLV3-22-1C |
RD | SW | BL | GR | - | 型號：RB-56-24 (光量：0.8倍、消耗功率：11W※1) |
| HLV3-22-2 HLV3-22-2C |
RD | SW | BL | GR | - | 型號：RB-56-24 (光量：0.8倍、消耗功率：18W※1) |
| HLV3-22-4S HLV3-22-4M HLV3-22-4C HLV3-22-NR-4 |
RD | SW | BL | GR | - | 型號：RB-56-24 (光量：0.7倍、消耗功率：25W※1) |
| HLV3-22IR860 | - | - | - | - | IR | |
特點
順序控制
搭載順序控制功能，可以進行任意模式發光
最多可設定16步亮燈輸入，以任意模式發光。
例如，通過條形光源進行4個方向的照射、使用分割發光光源時，
可保存各通道的發光模式，通過觸發輸入進行點亮、熄滅的切換。
觸發動作模式設定值不同時的不同光源動作
最多可設定16步亮燈輸入。
對于1次觸發，可進行多步或1步序列動作。
觸發動作模式設定為 : 1次觸發1步序列動作”時
觸發動作模式設定為 : 1次觸發N步序列動作”時
順序控制應用例
使用光度立體法成像
從多個方向對工件進行照射，拍攝各個方向的圖像。根據各成像
根據各成像圖像的差別，可提取凹凸信息，生成去除花紋的圖像。
菜單設定功能
光源設定參數最多可保存8個
通過事先輸入各通道調光值等與檢查相應的參數設定，只需調出菜單即可輕松變更設定。
