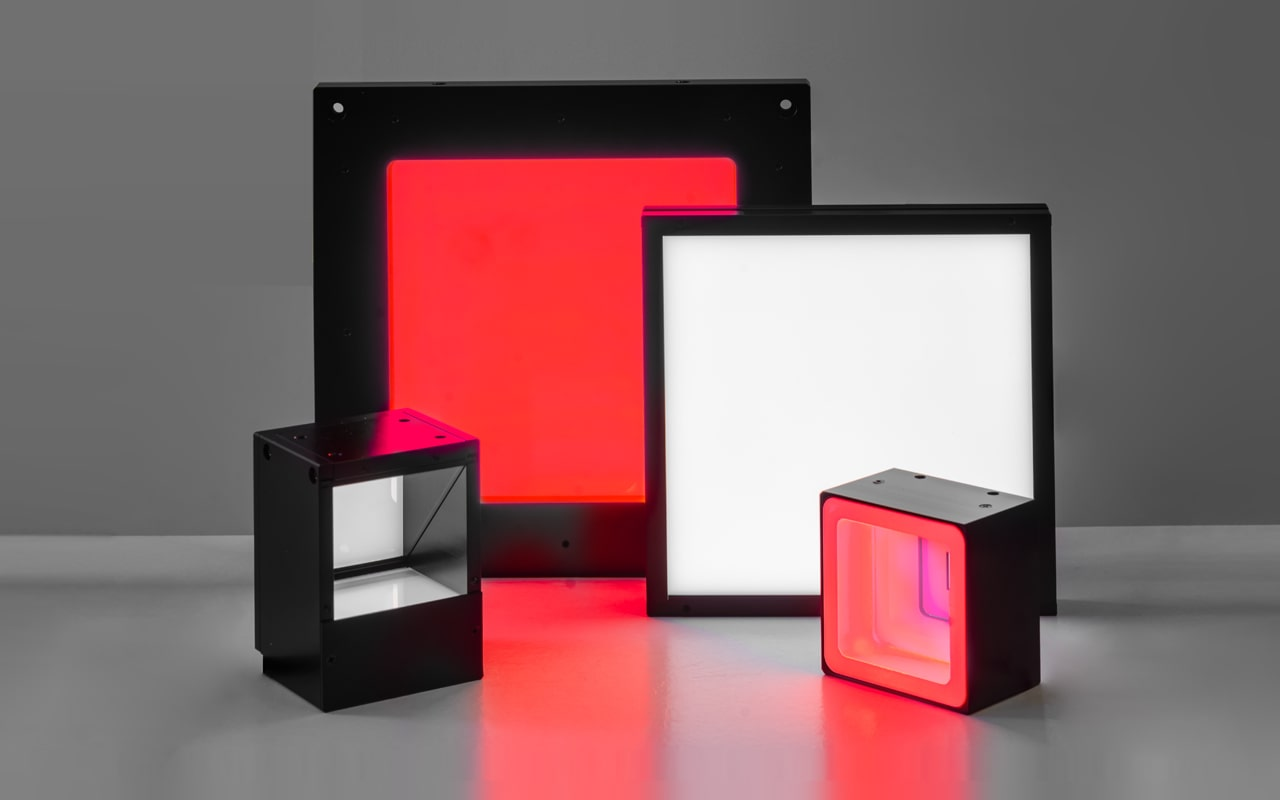

PF系列的特點

PF 系列是專為頻閃照明設計的超亮 LED 照明和電源系列。

由于其步長為 0.1 μs 的高功率選通，因此非常適合高速圖像處理檢查。

自 2016 年 5 月發布以來，它已成為一種廣泛使用的照明解決方案，

用于檢查電子元件、半導體、藥品、包裝等。

“極致力量”頻閃燈

超強照明減少曝光時間。即使在高速線路上也沒有模糊的圖像！





* 使用 LDL-PF-33X8SW (LWD=10 mm) 測量



常規產品









PF系列







LDR-PF-36SW 和 LDR2-32SW2 照明裝置
（傳統產品）之間的比較。

與傳統產品的成像比較

較短的發光時間可實現清晰的圖像采集。
減少曝光時間并加快檢查線。
將發射時間縮短至約 傳統產品的 1/10 過載。

工件





電子元器件



傳統產品 FPQ3-48SW + POD







PF 系列 FPQ-PF-48SW + PF





發光時間100 µs





亮度媲??美氙氣閃光燈

實現了與氙氣燈相同的檢查速度。

15 W 氙氣閃光燈
頻閃時間：1.75 µs（實測值）







大功率頻閃燈單元
頻閃時間：15 µs









例子

使用閃光燈作為相機快門







常規產品

由于亮度不足而導致的長頻閃時間會導致圖像模糊。

PF系列

高功率發射可實現瞬時成像。



消除圖像模糊

水平模糊

常規產品

長時間曝光和
亮度不足會導致圖像模糊。





圖像在快速移動的生產線中變得模糊。







PF系列

高亮度可縮短
曝光時間并減少模糊。







適用于快速移動的生產線。

垂直模糊

常規產品

調整光圈以補償昏暗的
照明會減少景深。





振動會導致圖像模糊。







PF系列

高亮度允許更小的
光圈和增加的景深。







圖像不受振動影響。

可自由調節的閃光時間

您可以使用控制單元的照明延遲時間設置來調整閃光燈的時間，

使其處于相機的曝光周期內。
（有關大功率頻閃控制單元的詳細信息）
